Penyebab Panel Listrik Industri Sering Overheat

Panel listrik adalah jantung distribusi daya di sebuah pabrik. Selama ia bekerja normal, hampir tidak ada yang memperhatikannya. Tapi ketika panel mulai panas berlebih, busbar menghitam, MCB sering trip tanpa sebab jelas, atau bau hangus mulai tercium di ruang panel itu adalah pertanda bahwa ada sesuatu yang sedang berjalan menuju kegagalan.

Overheat pada panel listrik industri bukan masalah sepele. Dalam banyak kasus, ia adalah penyebab utama kebakaran listrik, downtime produksi yang tidak terjadwal, hingga kerusakan peralatan bernilai miliaran rupiah. Yang membuatnya lebih berbahaya, gejalanya sering tampak ringan di awal, padahal akar masalahnya sudah berkembang selama berbulan-bulan.

Artikel ini membahas penyebab-penyebab paling umum mengapa panel listrik di lingkungan industri sering mengalami overheat dan kenapa setiap penyebab tersebut perlu ditangani serius.

1. Sambungan (Termination) yang Longgar

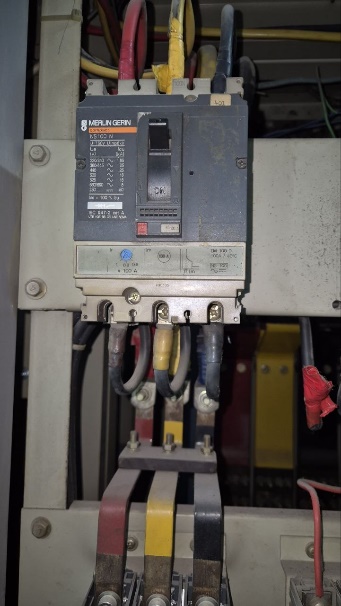

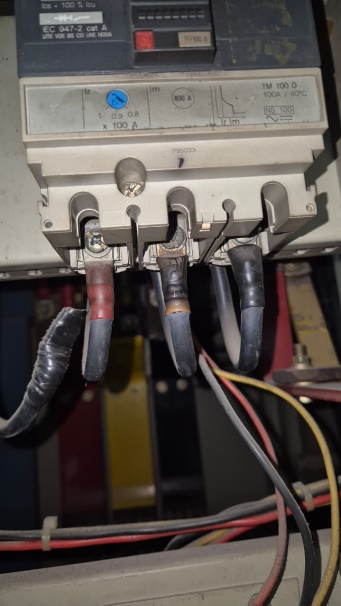

Ini adalah penyebab nomor satu dan paling sering diremehkan. Setiap titik sambungan kabel baik di terminal MCB, kontaktor, busbar, maupun terminal block memiliki resistansi. Ketika sambungan kendor, resistansi di titik tersebut meningkat. Sesuai hukum Joule, peningkatan resistansi sekecil apapun akan menghasilkan panas yang berlipat ganda saat dialiri arus besar.

Sambungan bisa kendor karena beberapa hal: torsi pengencangan awal yang tidak sesuai standar pabrik, getaran mesin di sekitar panel, ekspansi-kontraksi termal akibat beban yang naik-turun, atau sekadar usia. Akan semakin berbahaya, panas yang timbul akan semakin memperburuk kondisi, sambungan semakin panas, semakin oksidasi (karat), semakin tinggi resistansi, dan seterusnya. Siklus ini berakhir pada satu dari dua skenario yakni busbar meleleh atau terjadi arc flash (percikan bunga api).

2. Beban Berlebih (Overload) Tanpa Disadari

Banyak terjadi di lapangan, di berbagai pabrik berkembang. Mesin baru ditambah, line produksi diperluas, AC kantor semakin bertambah tapi panel utama yang dipasang 10 tahun lalu masih panel yang sama. Kapasitas panel yang awalnya cukup, lama-lama menjadi marginal bahkan melebihin rating MCB.

Di lapangan, sering terjadi arus aktual mendekati atau bahkan melebihi rating busbar dan komponen di dalam panel, tapi proteksi tidak trip karena perhitungan setting MCB/MCCB tidak pernah di-review ulang, akibatnya panel bekerja terus-menerus di zona "panas tapi belum trip", yang justru paling merusak karena komponen mengalami stress termal yang konstan tanpa peringatan.

3. Ventilasi Ruang Panel yang Buruk

Panel listrik mengeluarkan panas itu hukum alam. Pertanyaannya, ke mana panas tersebut dibuang? Banyak ruang panel di pabrik Indonesia yang awalnya dirancang dengan ventilasi memadai, tapi seiring waktu mengalami penurunan:

Filter ventilasi tersumbat debu produksi
Fan exhaust mati dan tidak diganti
AC ruang panel rusak atau undersized untuk beban panas saat ini
Ruangan panel dijadikan gudang sehingga sirkulasi udara terganggu

Suhu ambient di dalam panel yang seharusnya maksimal 40° Celcius bisa dengan mudah melonjak ke 55-60° Celcius. Pada suhu ini, rating arus dari kabel dan komponen turun signifikan (derating), sementara umur isolasi kabel berkurang drastis. Setiap kenaikan 10° Celcius di atas rating, umur isolasi turun hingga setengahnya.

4. Harmonisa dari Beban Non-Linear

Pabrik modern dipenuhi beban non-linear seperti variable speed drive (VSD), inverter, UPS, LED driver, charger forklift, dan switching power supply mesin produksi. Beban-beban ini menarik arus dalam bentuk gelombang non-sinusoidal yang menghasilkan arus harmonisa. Masalahnya, arus harmonisa terutama harmonisa orde ganjil seperti orde 3, 5, dan 7 mengalir di kabel netral dan menghasilkan pemanasan tambahan di busbar netral, transformator, dan kapasitor bank. Dalam banyak pabrik, kabel netral bahkan lebih panas dari kabel fasa, padahal beban tampak "seimbang" di amperemeter biasa.

Tanpa power quality analyzer, harmonisa ini tidak terlihat, tapi dampaknya nyata antara lain seperti busbar netral menghitam, kapasitor bank meledak, transformator overheat, dan komponen panel cepat aus.

5. Beban Tidak Seimbang Antar Fasa

Pada sistem tiga fasa, idealnya beban di R, S, dan T mendekati seimbang. Realitanya, banyak panel mengalami ketidakseimbangan signifikan fasa R menarik 320 A, fasa S 180 A, fasa T 250 A. Ketidakseimbangan ini muncul karena penambahan beban satu fasa (lighting, kantor, AC kecil) yang tidak pernah dipetakan ulang. Konsekuensinya, fasa dengan beban tertinggi bekerja lebih panas, sementara kabel netral mengalirkan arus residual yang seharusnya nol. Dalam jangka panjang, komponen di fasa tersebut menua jauh lebih cepat dari dua fasa lainnya.

6. Pemilihan Komponen yang Tidak Sesuai Standar

Tidak semua MCB, MCCB, atau kontaktor diciptakan setara. Komponen non-merek atau imitasi sering memiliki rating arus yang tidak sesuai labelnya — MCB dengan label 100 A bisa jadi hanya mampu menahan 70 A secara kontinu. Material kontak yang inferior juga membuat resistansi internal lebih tinggi sejak hari pertama dipasang.

Demikian juga ukuran kabel yang under-sized dari perhitungan KHA yang benar (sesuai PUIL), busbar yang lebih tipis dari spesifikasi, atau panel enclosure yang tidak memenuhi IP rating yang dibutuhkan. Semua ini adalah penghematan di muka yang dibayar mahal di kemudian hari.

7. Hewan Pengerat dan Serangga Masuk ke Dalam Panel

Penyebab overheat atau bahkan konsleting yang satu ini sering tidak ada di buku teori, tapi sangat sering ditemui di lapangan terutama di pabrik yang berdekatan dengan gudang bahan baku, area produksi makanan, atau di pabrik yang berlokasi di area dengan vegetasi lebat di sekitarnya. Tikus, cicak, ular kecil, kecoa, hingga sarang laba-laba bisa masuk ke dalam panel melalui celah cable gland yang tidak rapat, lubang ventilasi tanpa filter, atau pintu panel yang tidak menutup sempurna.

Mengapa hewan-hewan ini tertarik masuk ke panel? Karena panel listrik adalah tempat yang hangat, kering, gelap, dan terlindung kondisi ideal untuk bersarang. Tikus khususnya sering menjadikan ruang dalam panel sebagai sarang anak-anaknya.

Konsekuensinya bisa fatal dan terjadi seketika:

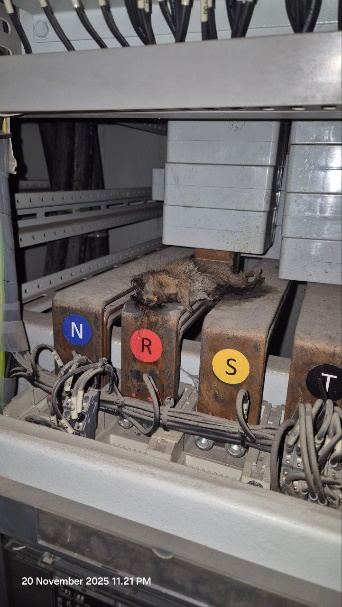

Konslet antar fasa ketika tubuh tikus menyentuh dua busbar atau dua terminal sekaligus. Arus pendek yang terjadi bisa mencapai puluhan kiloampere dalam hitungan milidetik, menghasilkan ledakan arc flash yang merusak panel secara permanen.
Kabel kontrol tergigit sehingga proteksi tidak bekerja saat dibutuhkan. Banyak insiden besar bermula dari kabel CT atau kabel trip MCCB yang putus karena digigit tikus, sehingga saat terjadi gangguan, breaker yang seharusnya trip justru gagal bekerja.
Sarang dan kotoran yang menumpuk di dalam panel menjadi konduktor lembap saat musim hujan, memicu tracking arus bocor antar fasa atau fasa-ground.
Bangkai hewan yang terjebak dan membusuk di dalam panel bisa mengundang serangga lain dan memperburuk kondisi isolasi.

Yang menyedihkan, insiden seperti ini hampir selalu bisa dicegah dengan langkah sederhana seperti memastikan IP rating enclosure panel sesuai dengan lingkungan, mengganti cable gland yang sudah getas, menutup lubang-lubang yang tidak terpakai dengan blanking plate, dan rutin membuka panel untuk inspeksi visual minimal setiap 6 bulan.

8. Kurangnya Pemeliharaan Preventif

Akar dari semua penyebab di atas seringkali adalah satu hal: panel listrik dipasang lalu dilupakan. Tidak ada thermography rutin, tidak ada pengukuran power quality, tidak ada re-torquing terminal, tidak ada pembersihan ruang panel. Padahal sebagian besar masalah overheat bisa dideteksi minimal 3-6 bulan sebelum kegagalan, jika ada program pemeliharaan preventif yang berjalan.

Jangan Tunggu Sampai Panel Anda Terbakar

Panel yang sudah menunjukkan gejala overheat tidak akan pulih dengan sendirinya justru sebaliknya, masalahnya akan terus berkembang sampai terjadi kegagalan. Yang dibutuhkan adalah pendekatan terstruktur:

Audit kondisi panel - termasuk thermography, pengukuran beban aktual, dan analisis power quality;
Pemetaan ulang beban dan kapasitas - apakah panel masih sesuai dengan beban yang terpasang di tiap fasa saat ini;
Perbaikan akar masalah - bukan hanya mengganti komponen yang rusak, tapi memperbaiki sebab kenapa ia rusak;
Program pemeliharaan preventif terjadwal - agar masalah serupa tidak berulang.
